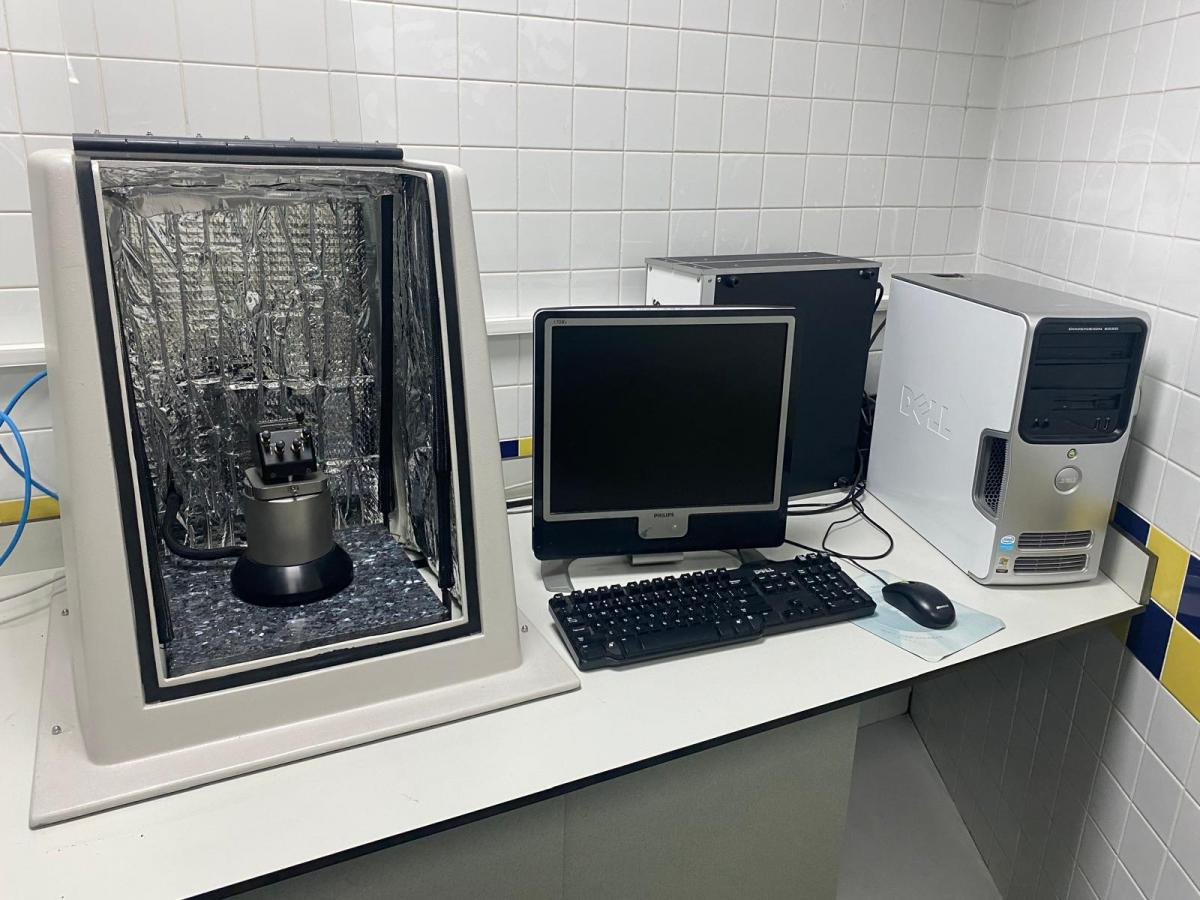

Merkezimizde Universal Scanning Probe Microscope (USPM) cihazı, Atomik Kuvvet Mikroskobu (AFM) ünitesi ile hizmet vermektedir.

Quesant Universal SPM özellikleri:

• AFM probunun kolay hizalanması ve konumlandırılması için 90 derece yukarıdan görünüm sağlayan 250x video mikroskobu. STM işlemi sırasında uç ve yüzey görünümü 45 derecedir.
• Kullanımı kolay kontroller, hızlı prob değişimi ve hizalaması, numune yaklaşımı ile tüm SPM çalışma parametrelerinin sezgisel görüntülenmesi ve ayarlanmasına olanak tanır. Taramalı başlığın numune üzerinde mikrometre ile kontrollü X-Y hareketi vardır.
• Temaslı ve temassız AFM görüntüleme modları.
• Sayısal olarak kontrol edilen patentli Analoop™ analog PID geri besleme döngüsü, daha doğru veri toplama ve son derece hızlı örnekleme frekansı sağlar.
• Akustik/Titreşim İzolasyon Kabini (AVIC)

Platform Sistemleri:

• Maksimum numune boyutu: 25(x) x 25(y) x 8(z) mm
• X-Y hareketi: +/- 5 mm (manuel)
• Numune montajı: 20 mm çapında platform
• Kolayca değiştirilebilir tarayıcı, prob modülleri (örneğin AFM'den STM'ye) ve kirişler
• Video görüntüsü: 250x, 0.75 mm görüş alanı, numuneye 90° açı
• Numune aydınlatması: LED

Gerçek zamanlı görüntü alma yazılımı özellikleri:

• Gerçek zamanlı yüzey seviyelendirme
• PID kontrollerine ayar,
• Tarama kontrollerine ayar
• Önceki veya kısmi görüntülerin yakalanmasına izin veren geri al/yinele fonksiyonları
• 1024 x 1024 piksele kadar görüntü yakalama
• Eğim gölgeleme veya perspektif aydınlatma
• Donanım ve yazılım görüntü yakınlaştırma

Görüntü analiz ve işleme yazılımı özellikleri:

• Satır satır veya tüm görüntü bazında çeşitli eğri uyumlama/seviyelendirme mekanizmaları
• Görüntü çizgisi ve/veya nokta artefaktlarının kaldırılması
• Periyodik özelliklerin kolayca tanımlanması ve kaldırılmasına izin veren benzersiz görüntü eşlenik silme fonksiyonlarına sahip 2D FFT analizi
• tek veya çoklu çizgiler üzerinde çizgi profili çıkarımı
• istatistiksel olarak anlamlı adım yüksekliği ölçümleri için otomatik bimodal histogram fonksiyonu
